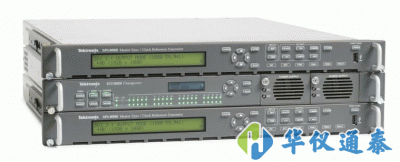

美國Tektronix(泰克) SPG8000同步脈沖發生器是一款*密的同步/時鐘基準信號發生器，它特別適用于臺同步和基準應用的同步脈沖發生器。
關鍵字：SPG8000,SPG8000同步脈沖發生器,美國Tektronix(泰克)發生器
美國Tektronix
美國Tektronix(泰克) SPG8000同步脈沖發生器是一款*密的同步/時鐘基準信號發生器，它特別適用于臺同步和基準應用的同步脈沖發生器。
美國Tektronix(泰克) SPG8000同步脈沖發生器產品簡介：
?支持 3 Gb/s SDI 和雙鏈路 SDI 格式，幫助部署新興的視頻技術
?Stay Genlock? 提供獨特而強健的同步鎖相模式，保證數字及傳統廣播設施的穩定信號同步
?GPS 同步和時間碼模塊帶有集成 GPS 接收器，提供長期的參考時鐘穩定性
?同時還包含當天時間和節目時間碼功能
?泰克自動切換設備在一個主從 SPG 系統內提供設施的參考信號冗余
?SPG8000是一款*密的同步/時鐘基準信號發生器，它特別適用于臺同步和基準應用
?視頻同步和時鐘基準發生器
?時間基準輸出適用于多種格式
?利用BG 選件，可以添加四路模擬輸出
?GPS選件給SPG8000增加了一個機內的GPS接收機
?SPG8000 發生器可以配置不同的選件，從而可以提供多種多樣的測試信號輸出
?在SPG8000 發生器中還提供了幾種音頻基準信號
?SPG8000 提供有10/100/1000 BASE- 以太網接口，從而可以實現該儀器的遠程訪問
?對于一些很其重要的應用場合，可以給SPG8000 發生器配備老二個電源供給模塊
美國Tektronix(泰克) SPG8000同步脈沖發生器產品特點：
?具有多路獨立的黑場色同步和HD 三電平同步輸出，為視頻 播出或節目制作設施提供*有*需的視頻基準信號
?具有四路LTC輸出，在黑場色同步輸出信號中有VITC，NTP 服務器能夠提供各種各樣格式的時間基準信號
?基于GPS的同步能夠提供準確的時間/日期基準和確定的視頻相位基準，可以使遠程的SPG8000 系統互相鎖定
?當外接同步基準輸入或者GPS信號暫時丟失時，利用SPG8000同步發生器的Stay GenLock? 特性和GPS 能夠始終保持恢復狀態，以避免對同步鎖相造成沖擊
?可以選擇各種各樣格式的視頻測試圖案，包括串行數字格式(SD、HD 和3G-SDI)以及復合模擬格式(NTSC 和PAL)
?采用雙電源供電，可熱備份互換，以確保基準信號連續輸出的可靠性
?采用基于web的接口界面，可實現遠程配置，為狀態和警示信息提供SNMP 支持，使同步管理更為方便簡捷
?在創建客戶特定的系統配置中具有更大的靈活性，新模塊一旦推出即可對現有系統進行升級
?當同步鎖相輸入去掉時保持參考時鐘頻率和相位，降低同步波形的可能性
?連續對準到從 GPS 衛星星座接收到的定時信號，避免參考時鐘漂移
?允許轉換至 SD 和 HD SDI 環境，同時保持模擬參考和測試信號生成功能
?不再需要用于視頻同步脈沖發生、時間碼生成、GPS 接收機和 NTP 服務器的單獨系統
美國Tektronix(泰克) SPG8000同步脈沖發生器產品應用：
?可用于廣播電視播出、演播室、移動設備和后期節目制作設施的同步脈沖發生器和時間基準發生器
?適用于分布式系統基礎設施的臺主或臺從(鎖相)運行
?適用于視頻設備驗證、系統設施鏈路測試以及顯示校準
美國Tektronix(泰克) SPG8000同步脈沖發生器技術參數：
| 特性 | 說明 |
|---|---|
| 連接器 | BNC ×2，無源環通 |
| 輸入阻抗 | 75 ? |
| 輸入信號 | NTSC/PAL 黑場色同步 |
| 幅度范圍 | ?8 dB 至 +6 dB |
| S/N比 | >40 dB |
| SCH 相位 | 0 ±40° |
| 反射損耗 | ≥30 dB，頻率為 300 kHz 至 10 MHz 時 |
| 鎖定穩定度 | ±3 dB 幅度變化范圍：<1 ns |
| 鎖相(Genlock)輸入 | |
| 定時調整范圍 | 彩色幀內任意位置 |
| 定時調整分辨率 | <0.5° 的NTSC/PAL 副載波, 三電平同步輸入：1ns |
| 彩色成幀 | 即使輸入基準信號有 ±45° SCH 誤差，精度也能夠保持 |
| 鎖定范圍 | ±7.5 × 10-6 |
| 時間基準 | |
| 信號源 | GPS 信號，LTC 輸入，或者從NTSC/PAL 鎖定輸入中讀出VITC |
| 時間區偏置 | -23:59 至 +23:59 |
| 夏時制調整 | 起始/ 終止循環日歷或者人工調整，含偏置時間調整 |
| 閏秒調整 | 在時間計劃數據中的00:00 處插入，或者延遲至24 小時 |
| LTC 輸入 | |
| 連接器 | 可使用直通的D-sub 15-腳連接器。選購的分支電纜(break out cable)連接至XLR連接器 |
| 格式 | 24 fps（24 Hz 或 23.98 Hz）、25 fps、30 fps、30 fps 失落幀 (29.97 Hz)，按 照SMPTE 12M標準 |
| 視頻定時 | 按照 SMPTE 12M 標準，連續運行在至少90% 可能的定時范圍 |
| 信號電壓范圍 | 0.5 至10 Vp-p 差分, 1 至5 Vp-p 信號末端 |
| 噪聲容差 | -30 dB SNR RMS 白噪聲，10 kHz BW 至峰峰值信號電平，或者-10 dB SNR，5 MHz白噪聲 |
| 交流干擾容差 | 交流干擾容差0 dB 交流干擾/ 信號比 |
| 抗擾性 | 時間碼連續一致的100個相鄰幀應當視為有效 |
| 輸入阻抗 | 標稱 600 ? 差分，300 ? 信號末端 |
| 基準輸出 | |
| 輸出路數 | 基本配置為3路模擬同步輸出，采用選件BG可提供7 路輸出 |
| 連接器 | BNC ×3-7 |
| 格式 | NTSC/PAL 黑場色同步，HD 三電平同步，或者10 MHz 連續波 |
| 格式組合 | |
| NTSC/PAL 黑脈沖 | *有輸出端口(黑場 1-5 和 復合 1-2)均可提供 |
| HD 三電平同步 | 黑場輸出1-3 路可以單獨產生任意格式，既可以是整數幀頻組，也可以是非整數幀頻組 |
| 10 MHz CW | 僅黑場 3 有輸出 |
| 輸出阻抗 | 75 ? |
| 反射損耗 | ≥30 dB， 30 MHz 以內 |
| 黑場色同步輸出 | |
| 標準 | SMPTE 170M, ITU-R BT.1700-1, EBU N14, SMPTE RP154, RP318M-B |
| 格式 | NTSC-M（7.5 IRE 黑），NTSC-J（0 IRE 黑），PAL-B |
| 時間碼 | 可選的 VITC 插入 |
| 行 | 一行或者兩行，由用戶選擇 |
| 信號源 | 可調整偏置的時間/ 日期，或節目(已播放的)時間計數器 |
| 幅度精度 | ±2% |
| SCH 相位 | < ±5° |
| 定時調整 | 每路輸出是獨立的 |
| 范圍 | 彩色幀的任意處 |
| 分辨率 | 時鐘分辨率18.5 ns (1/54 MHz) 精細分辨率 0.1 ns(黑場 1-3) |
| 嵌入音頻 | |
| 標準 | SMPTE 272M (SD), 299 (HD/3G) |
| 有效通道 | 16 通道（SD、HD、3G-A），32 個通道 (3G-B) |
| 樣值頻率 | 48 kHz |
| 數字編碼 | 24 比特（HD、3G），20 位 (SD) |
| 信號同步 | 異步和同步（無幀號#），被同步（幀號#） |
| 單音頻率 | 10.0 Hz 至 20000.0 Hz，0.5 Hz 分辨率 |
| 電平 | –60 至 0 dBFS， 1 dB步進 |
| 通道標識 | 可聽見的卡搭聲，AES 通道起始字節 |
| DARS 輸出 | |
| 輸出 | 2 個通道（1 個 AES/EBU 音頻對） |
| 輸出阻抗 | 75 ?，不要平衡 |
| 連接器 | BNC ×1 |
| 輸出幅度 | 1 ±0.2 V |
| 頻率，電平 | 無信號 |
| 取樣頻率 | 48 kHz（鎖定于視頻信號） |
| 量化 | 線性 PCM，20 或 24 位（2 個補碼） |
| 傳輸編碼 | 雙相標志編碼 |
| 內部振蕩器 | |
| 內部模式中的頻率精度 | ± 135 × 10-9 ，為期一年的校準周期. 在調整后通常可以達到 ± 10 × 10-9 |
| 隨溫度變化的頻率精度 | ±2 × 10–9，當變化范圍為 ± 5℃ 時 |
| 當受到沖擊或者振動時的 | ± 25 × 10-9 ，6 ms 半正弦波沖擊，沖擊 |
| 頻率漂移 | < ±100 × 10–9，在恒定溫度下，處于Stay GenLock? 模式，在機內，每一年時間 |
| 遠程訪問 | |
| 網絡接口 | 10/100/1000 BASE-T |
| 配置 | 基于Web 的用戶接口，HTML 描述語言JavaScript |
| 管理 | SNMPv2 |
| 通用接口 | |
| 連接器 | *有輸入/輸出線路為9芯 D-sub 連接器。兩路輸入和一路輸入也可以使用相同的15 芯 D-sub 連接器 可選購分支電纜(breakout cable)以使用BNC 連接器 |
| 輸出 | 三路，用戶可選擇(對于特定事件) |
| 1,2 | 特定事件(一項): GPS 信號告警，鎖相丟失，鎖相即將失去，輸入信號丟失，或者計時器終結 |
| 3 | 特定事件(邏輯與):風扇故障，鎖相丟失，鎖相即將失去，鎖相輸入丟失 |
| 輸出電平 | 0.5-5 V |
| 輸入 | 兩路(使用4 芯連接器) |
| 1 | 用戶可選擇重新采集GPS 信號，同步干擾，或者重啟計時器 |
| 2 | 三芯連接器以調用預置項1 至7 |
| 輸入電平 | 0.8-2.4 V |
| 尺寸 | 44*483*559mm |
| 重量 | 4.85kg |
| 電源功耗 | 60 W(很大值，有效電源供給輸入) 60 W，備份電源輸入，每天5 秒加載測試 |
| 溫度 | 0 至 +50 ℃ |
| 海拔 | 3,000 m (9,842英尺) |
| 電源電壓 | 100 至 240 V，50/60 Hz |
