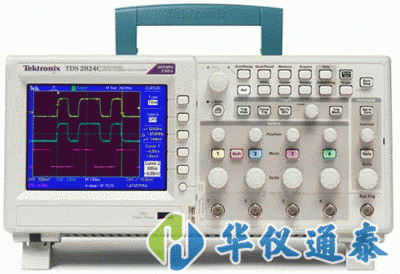

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器是應用于設計和調試、教育和培訓的彩色數字存儲示波器。

關鍵字：TDS2024C,TDS2024C彩色數字存儲示波器,美國Tektronix(泰克)示波器

聯系電話：王經理 13261731718
QQ咨詢：2881699718

美國Tektronix：泰克設計和制造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創新步伐。我們攜手共進，一定能夠幫助各級工程師更方便、更快速、更準確地創造和實現技術進步。泰克推出的各種解決方案在過去這 70 年間，為許多人類重大進步提供了強有力的支持。醫療。通信。移動。太空。我們的辦事處遍布于 21 個*家和地區，致力于為即將創造未來的全球科學家、工程師和技術人員提供服務和支持。

品牌介紹

泰克設計和制造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創新步伐。我們攜手共進，一定能夠幫助各級工程師更方便、更快速、更準確地創造和實現技術進步。泰克推出的各種解決方案在過去這 70 年間，為許多人類重大進步提供了強有力的支持。醫療。通信。移動。太空。我們的辦事處遍布于 21 個*家和地區，致力于為即將創造未來的全球科學家、工程師和技術人員提供服務和支持。

王經理 13261731718

產品推薦

德國BALLUFF BTL5_P脈沖位移傳感器

美國TSI 8475風速傳感器

德國BALLUFF BTL5_B脈沖位移傳感器

美國Tektronix(泰克) PSM4110微波功率計/傳感器

產品詳情

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器是應用于設計和調試、教育和培訓的彩色數字存儲示波器。

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器產品簡介：
?*有通道的點記錄長度均為 2.5k
?厲害觸發器，包括脈沖寬度觸發器和可選線路視頻觸發器
?16 次自動測量和 FFT 分析，用于簡化波形分析
?內置波形限制測試
?自動化、擴展數據記錄功能
?自動設置和信號自動量程
?前面板上有 USB 2.0 主機端口，用于數據存儲、打印和連接 USB 鍵盤
?后面板上有 USB 2.0 設備端口，用于連接至 PC 或直接打印到 PictBridge? 兼容打印機
?內置上下文相關內容幫助
?探頭檢查向導
?多語言用戶界面
?5.7in. (144 mm) 有源 TFT 顏色顯示屏
?體積小、輕型：4.9in. (124mm) 深和 4.4lb。 (2kg)
?迅速簡便地捕獲波形
?方便地使用USB 閃存驅動器，存儲屏幕圖和波形數據
?使用OpenChoice? PC 通信軟件，簡便地捕獲、保存和分析測量結果

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器產品特點：
?經濟的數字化精度
?迅速簡便地捕獲波形
?靈活地傳送數據
?簡單的存檔和分析功能
?可以信賴的性能
?40 MHz, 60 MHz, 100 MHz 和 200 MHz 帶寬
?高達 2 GS/s 的實時取樣速率
?2 通道或 4 通道
?彩色或單色 LCD 顯示器
?通過前面板 USB 端口支持可移動數據存儲設備
?通過 USB 設備端口及OpenChoice?
?和 NI SignalExpress?
?PC 軟件，無縫連接 PC
?厲害觸發，包括脈寬觸發和選行視頻觸發
?*有型號上標配 FFT
?11 種自動測量功能
?多語言用戶界面和上下文相關幫助
?通過USB設備端口直接打印到*有兼容PictBridge?的打印機
?終身保修

美國Tektronix(泰克) TDS2024C彩色數字存儲示波器技術參數：

TDS2000C系列型號	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器（QVGA LCD）	TFT	TFT	TFT	TFT	TFT	TFT	TFT
帶寬*3	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道數量	2	2	4	2	4	2	4
外部觸發輸入	*有型號均包括
每條通道上采樣率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	記錄長度有型號有時基上2.5k 點
垂直分辨率	8 bits
垂直靈敏度	校準后微調時，*有型號2 mV - 5 V/div
DC 垂直精度	*有型號上± 3%
垂直縮放	垂直擴展或壓縮實時波形或停止的波形
很大輸入	300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC
位置范圍	2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V
帶寬限制	*有型號為20 MHz
輸入耦合	*有型號上AC, DC, GND
輸入阻抗	1 MΩ 并聯, 20pF
時基范圍	5 ns - 50 s/div	5 ns - 50 s/div	5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或折疊活動的波形或停止的波形
I/O 接口
USB 端口	前面板上的USB 主機端口支持USB 閃存驅動器儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的*有打印機
GPIB	可選
非易失性存儲器
參考波形顯示	（2）個2.5 K 點參考波形
沒有USB 閃存驅動器時的波形存儲	（2） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點	（2） 2.5k 點	（4） 2.5k 點
很大USB 閃存驅動器容量	64 GB
沒有USB 閃存驅動器時的設置	10 個前面板設置
帶有USB 閃存驅動器時的設置	每8 MB 4000 個以上前面板設置
帶有USB 閃存驅動器的屏幕圖	每8 MB 128 個以上屏幕圖（圖像數量取決于選擇的格式）
帶有USB 閃存驅動器時全部保存	每8 MB 12 個以上的全部保存操作一個全部保存操作會創建3-9 個文件
